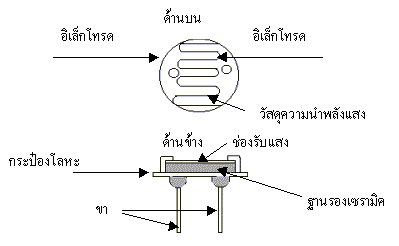

LDR (Light Dependent Resistor) คือตัวต้านทานปรับค่าตามแสง ตัวต้านทานชนิดนี้สามารถเปลี่ยนความนําไฟฟ้าได้เมื่อมีแสงมาตกกระทบ โฟโตรีซีสเตอร์ ( Photo  Resistor)   หรือ โฟโตคอนดัคเตอร์   (Photo Conductor)   เป็นตัวต้านทานที่ทำมาจากสารกึ่งตัวนำ (Semiconductor)   ประเภทแคดเมี่ยมซัลไฟด์ ( Cds : Cadmium Sulfide)   หรือแคดเมี่ยมซิลินายส์ ( CdSe : Cadmium Selenide)   ซึ่งทั้งสองตัวนี้ก็เป็นสารประเภทกึ่งตัวนำ เอามาฉาบลงบนแผ่นเซรามิกที่ใช้เป็นฐานรองแล้วต่อขาจากสารที่ฉาบ ไว้ออกมา โครงสร้างของ LDR

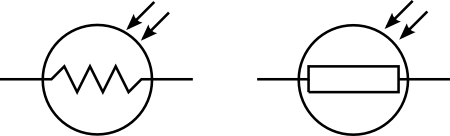

การทํางานของ LDR เมื่อเวลามีแสงตกกระทบลงไปก็จะถ่ายทอดพลังงาน ให้กับสาร ที่ฉาบอยู่ ทำให้เกิดโฮลกับอิเล็กตรอนวิ่งกันพล่าน การที่มีโฮล กับอิเล็กตรอนอิสระนี้มากก็เท่ากับ ความต้านทานลดลงนั่นเอง ยิ่ง ความเข้มของแสงที่ตกกระทบมากเท่าไร ความต้านทานก็ยิ่งลดลงมากเท่านั้น ดังนั้นเมื่อ LDR ถูกแสงตกประทบจะทําให้ ตัว LDR มีความต้านทานลดลง และเมื่อไม่มีแสงตกประทบจะมีความต้านทานมากขึ้น สัญลักษณ์ของ LDR คือ

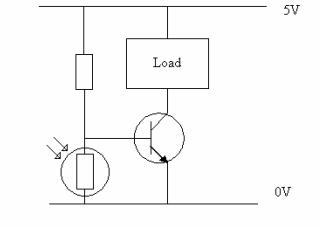

ตัวอุปกรณ์ของ LDR [gallery link=“none” ids=“6800,6801,6802,6803,6804,6805”] LDR มักถูกนํามาใช้ในวงจร switch ทางแสง ปิด-เปิดไฟด้วยแสง วัดความเข้มแสง ฯลฯ ตัวอย่างการนํา LDR ไปใช้งานเบื้องต้น ลองดูตามวงจรนี้ครับ

จากวงจรเมื่อมีแสงสว่างตกประทบ LDR ค่าความต้านทานของ LDR ลดลง ทําให้แรงดันตกคร่อม LDR ลดลงส่งผลให้ ทรานซิสเตอร์หยุดนํากระแสไฟฟ้า ไม่มีกระแสไฟฟ้าไหลผ่าน Load แต่เมื่อไม่มีแสงตกกระทบ LDR ค่าความต้านทาน LDR สูงขึ้น แรงดันตกครอม LDR สูงขึ้นทําให้ ทรานซิสเตอร์นํากระแส กระแสไฟฟ้าไหลผ่าน Load
